Baterias e carregador - TF30L modelo 2023

Informações sobre os itens e como realizar o carregamento das baterias.

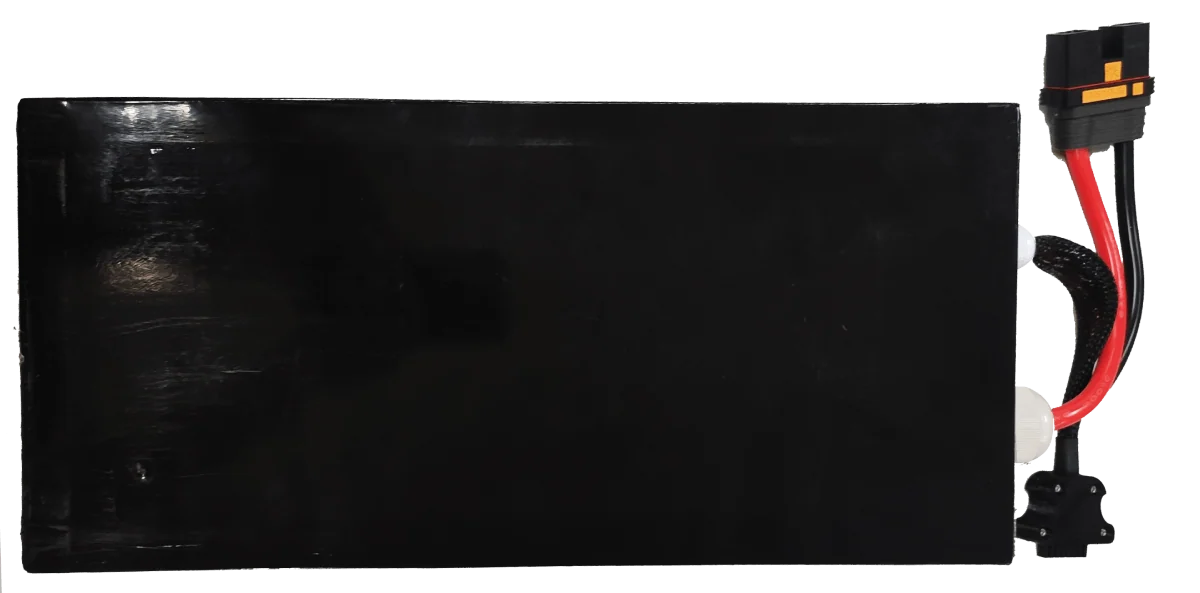

Bateria do Pelicano

Conheça a bateria:

A bateria utilizada no Pelicano 2023 é formada de células de Íon de Lítio (conhecidas como Li-Ion). Possui vida útil estimada de 1000 ciclos quando utilizada de forma adequada.

Cada bateria possui 14 células (14S), 30.000 mAh de capacidade de carga e tensão de 51.8 V. A corrente de descarga de cada bateria é de 12C.

Cuidados com a bateria:

• Quando fora de uso, armazene a bateria com carga de 3.8V por célula (modo storage).
• Pare imediatamente de utilizar ou carregar a bateria se ela inchar, vazar, sua temperatura estiver acima de 65ºC ou se outra coisa anormal ocorrer.
• É recomendado carregar na taxa de 1C (15A) e nunca exceder 2C. Nunca carregue as baterias sem supervisão. Sempre carregue em um local à prova de fogo.
• Não descarregue as baterias com uma corrente excedente à corrente máxima de carga. Isso causará um superaquecimento nas baterias, resultando em deterioração, inchaço ou até fogo e explosão.
• Nunca desmonte, modifique a fiação, bata ou perfure a bateria.
• Uso impróprio, como curto-circuito ou carga acima do limite, pode causar explosão ou fogo.
• Armazene as baterias em um local seguro e fora do alcance de crianças.
• Não exponha as baterias diretamente à luz do sol.

Nunca carregue as baterias se elas estiverem quentes!

Carregador do Pelicano

É fornecido junto do Pelicano TF30L, o carregador modelo PC3000H da SkyRC.

Aqui será apresentado um básico do carregador e como utilizá-lo para carregar as baterias do Pelicano, mas ler o manual completo é altamente recomendado. No link abaixo, você pode baixar o manual completo (em português-br) do carregador no formato PDF.

Manual do Carregador de baterias PC3000H

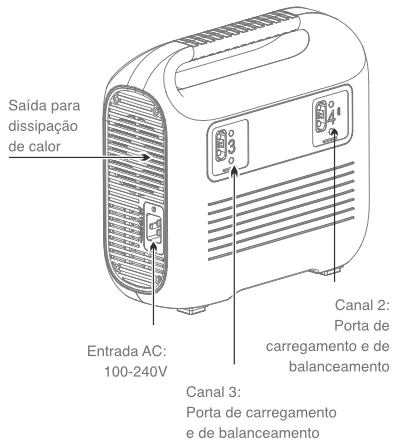

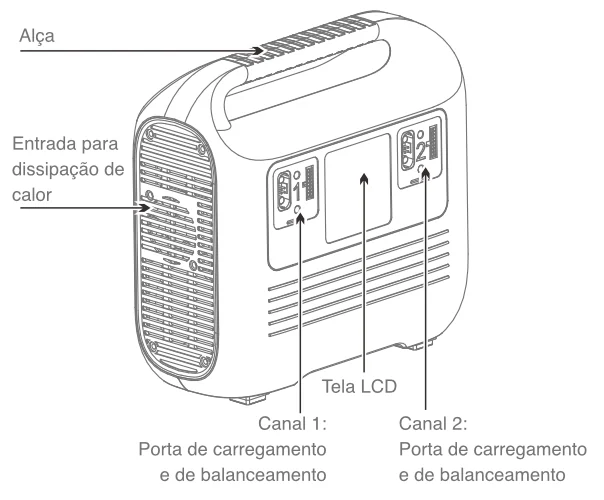

Este carregador é capaz de realizar uma carga balanceada de 2 baterias de 12 ou 14 células simultaneamente, podendo ser conectadas até 4 baterias 12 ou 14S. Ele foi especificamente criado para grandes unidades de baterias. Ele possui 3 modos de trabalho: fast charge (carga rápida), charge (carga lenta) e storage (armazenamento). A recomendação para as baterias do Pelicano TF30L é o modo charge.

Ele carrega as baterias conectadas individualmente, iniciando a partir da bateria conectada que estivar mais "cheia".

Como carregar as baterias

O que você irá precisar:

• 1 Bateria 14S do Pelicano
• 1 Carregador de baterias do Pelicano modelo PC3000H
• Fonte de energia

Certifique-se que a sua tomada é compatível com o cabo de força do carregador (Tipo B).

Passo a passo:

Passo 1:

Ligue o carregador na tomada, ele irá iniciar automaticamente quando conectado na energia.

Passo 2:

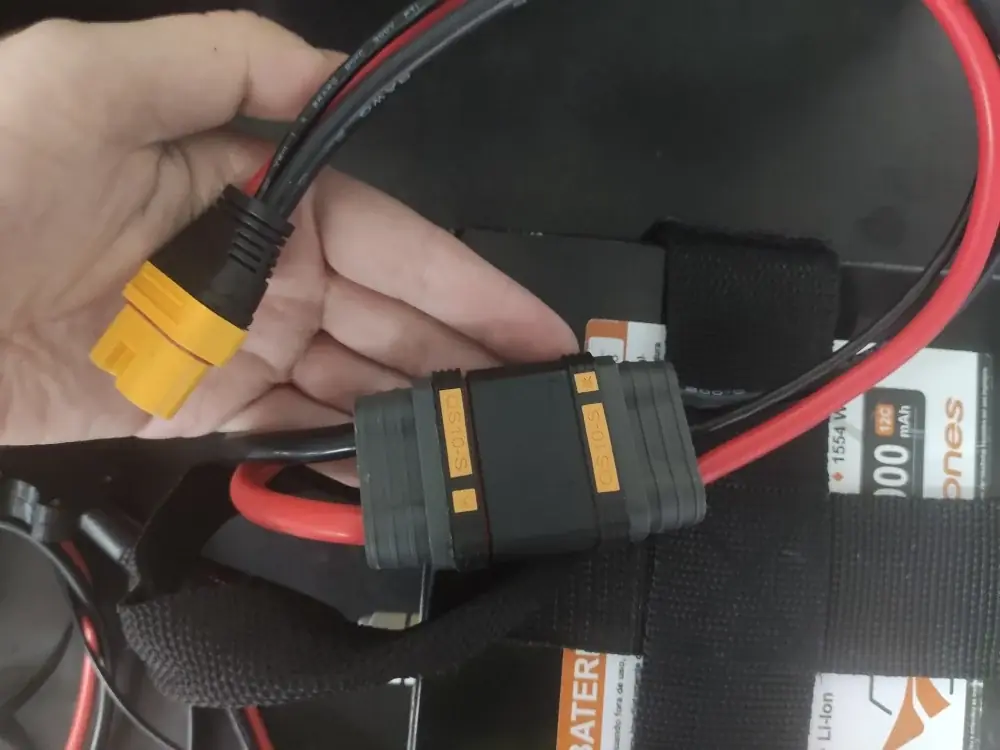

Conecte o conector QS10-S da bateria no cabo adaptador de QS10-S para AS150U.

Passo 3:

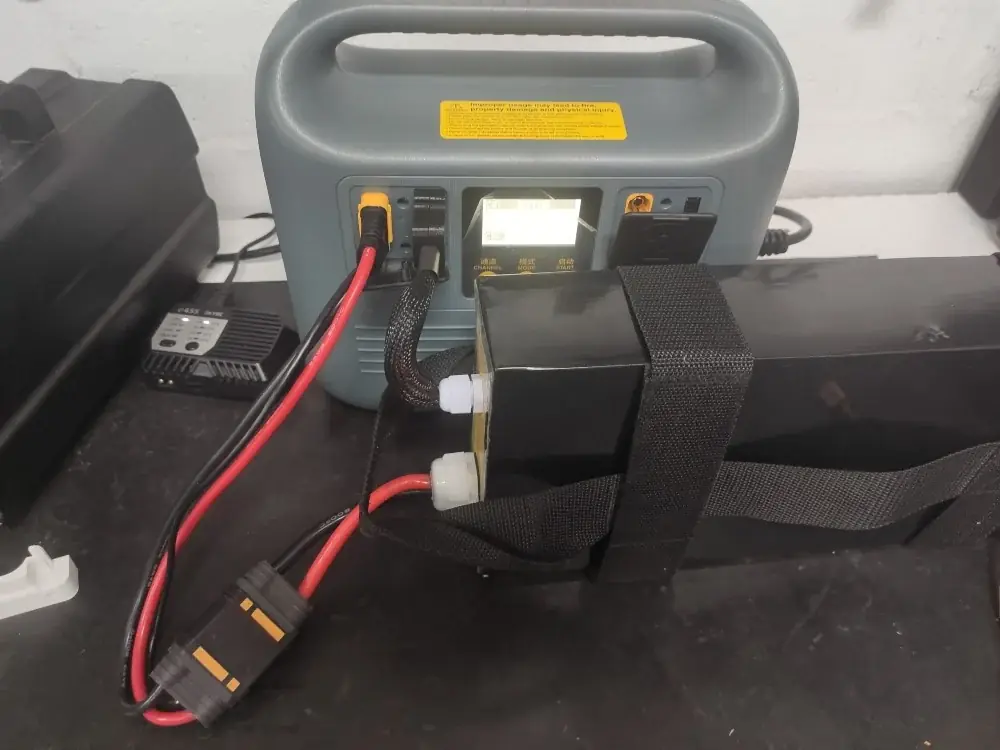

Conecta o lado AS150U do cabo na porta 1 ou 2 do carregador. Em seguida, conecte o cabo balanceador da bateria na entrada correspondente da porta.

Sempre puxe os conectores, nunca puxe diretamente o cabo!

Passo 4:

Como configurar o carregador para carregar as baterias do Pelicano:

1. Pressione o botão CHANNEL (botão da esquerda) para selecionar o canal em que a bateria está conectada (o carregador deve selecionar o canal correto automaticamente após conectar uma bateria).
2. Pressione o botão MODE (botão do meio), e selecione o modo CHARGE entre os três modos de carregamento. Consulte o manual para verificar mais detalhes sobre os modos de carregamento.
3. Certifique-se que o carregador está no modo LIPO.
4. Pressione e segure o botão START por 2 segundos para começar a carregar.

As baterias do Pelicano TF30L não devem ser carregadas no modo FAST!

Passo 5:

Se você precisar interromper a carga no meio do processo, pressione o botão START.
