Carregador TA3200

Manual do usuário do carregador Tattu TA3200

Instruções de segurança

• Mantenha as portas de carregamento limpas e evite contato com objetos metálicos.
• Se a porta de carregamento entrar em contato com líquidos ou substâncias estranhas, limpe-a imediatamente e garanta que permaneça livre de resíduos. A falha em fazê-lo pode resultar em conectividade ruim, curto-circuito da bateria ou problemas de carregamento.
• Inspecione regularmente as portas de carregamento, plugues e outros componentes antes do uso diário. Não use álcool ou outras substâncias inflamáveis para limpar o equipamento de carregamento.
• Sempre use plugs de energia, tomadas e cabos de energia compatíveis. Usar uma fonte de alimentação com uma capacidade maior do que a recomendada pode levar ao superaquecimento ou dano do dispositivo.
• Se ocorrerem anormalidades ou avisos durante o processo de carregamento, desconecte imediatamente a energia, verifique se o produto funciona corretamente e retome o uso se tudo estiver em ordem.
• Mantenha uma distância mínima de 30 cm entre a bateria e o carregador, bem como entre múltiplas baterias, durante o carregamento para evitar superaquecimento ou riscos potenciais.
• Carregue o dispositivo em uma superfície plana e fria. Evite carregar em locais fechados, com altas temperaturas ou em ambientes instáveis.
• Uma vez concluído o carregamento, desconecte o carregador da bateria e armazene-os em uma área segura, limpa e fria.
• Mantenha o carregador longe de fontes de calor em todos os momentos, esteja em uso ou não.
• Não exponha o carregador à luz solar direta ou chuva.
• Use apenas energia AC dentro da faixa de tensão especificada. Durante o carregamento, mantenha o carregador longe de materiais inflamáveis ou explosivos e garanta a presença de alguém no local como precaução.
• Modificar ou desmontar o carregador é estritamente proibido. O usuário é o único responsável por quaisquer consequências decorrentes de modificações ou desmontagens não autorizadas.
• Não coloque objetos pesados sobre o carregador e nunca se sente ou exerça peso sobre ele.
• Não use equipamentos de carregamento danificados. Se reparos ou substituições forem necessários, entre em contato prontamente com o suporte SkyDrones.

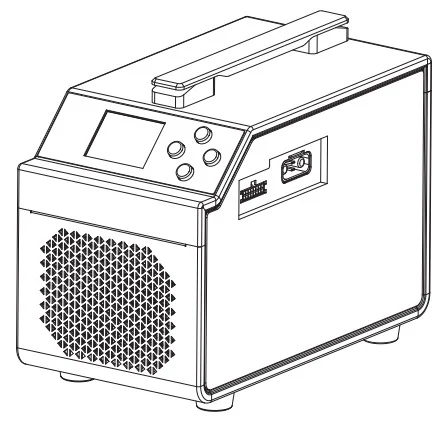

Resumo do Produto:

O Carregador Inteligente de Canal Duplo TA3200 é um carregador versátil com suporte para modos de carregamento e armazenamento. Ao conectar-se a baterias inteligentes TATTU, ele detecta automaticamente as informações da bateria, eliminando a necessidade de ajustes manuais de parâmetros. Também pode ser usado com baterias não inteligentes, definindo facilmente a corrente e o modo de carregamento. Este produto é equipado com várias funções de segurança, incluindo proteção de temperatura, sobrecorrente, sobrecarga, proteção de desconexão e balanceamento rápido. Durante todo o processo de carregamento, o carregador monitora constantemente o status da bateria. Uma vez que a bateria está totalmente carregada, o gerenciador de carregamento interromperá automaticamente o processo.

Parâmetros:

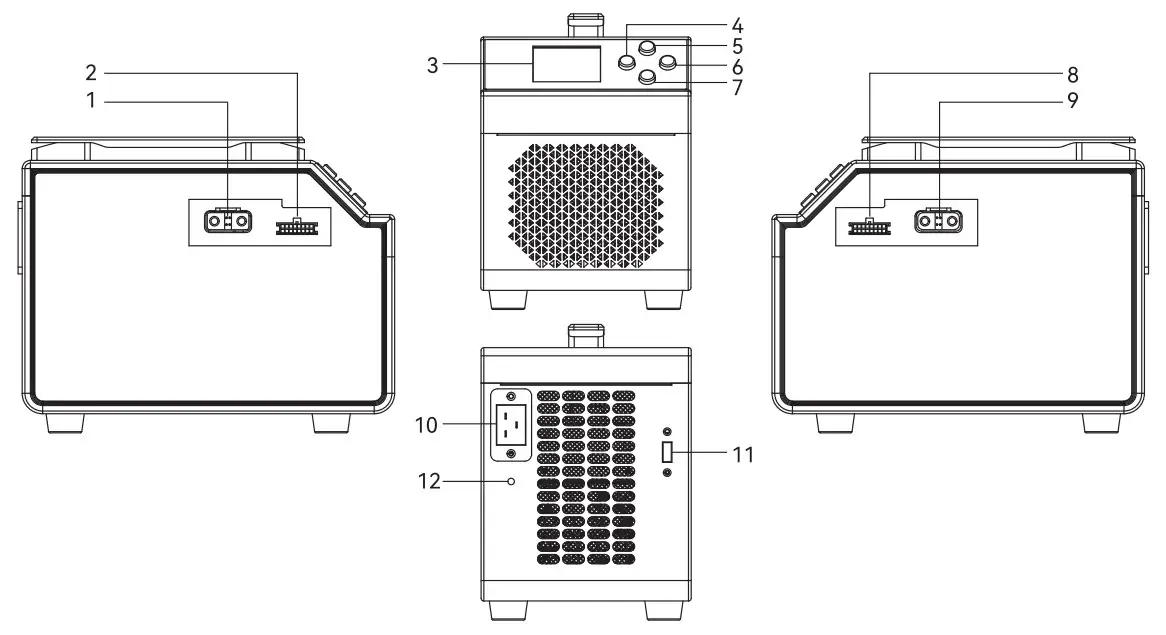

Resumo da estrutura:

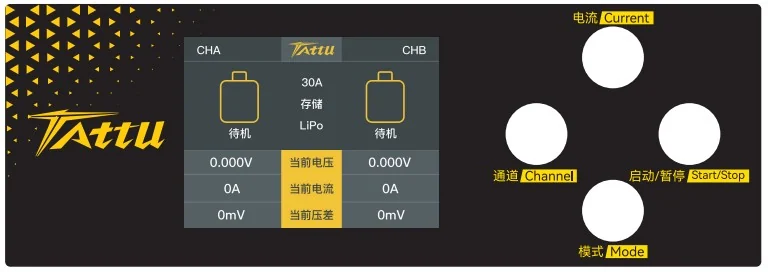

Interface de operação:

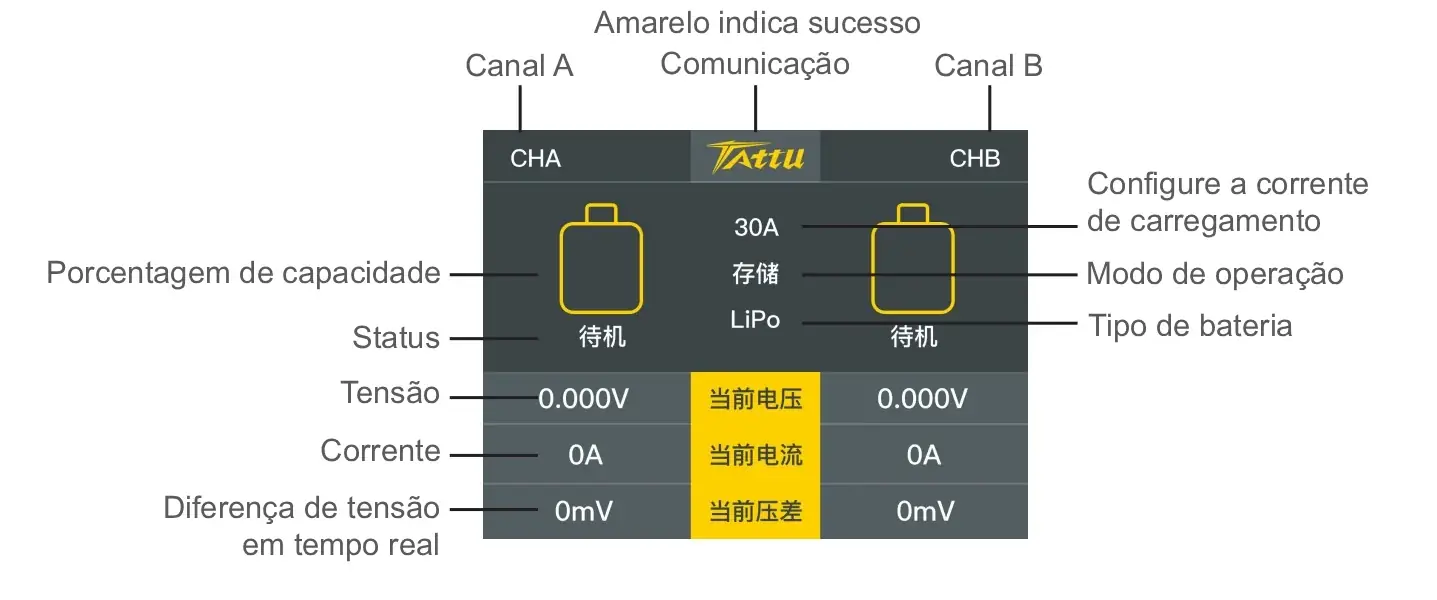

Interface principal

Na interface principal, pressione o botão esquerdo para mudar a tela e ver a tensão individual por célula.

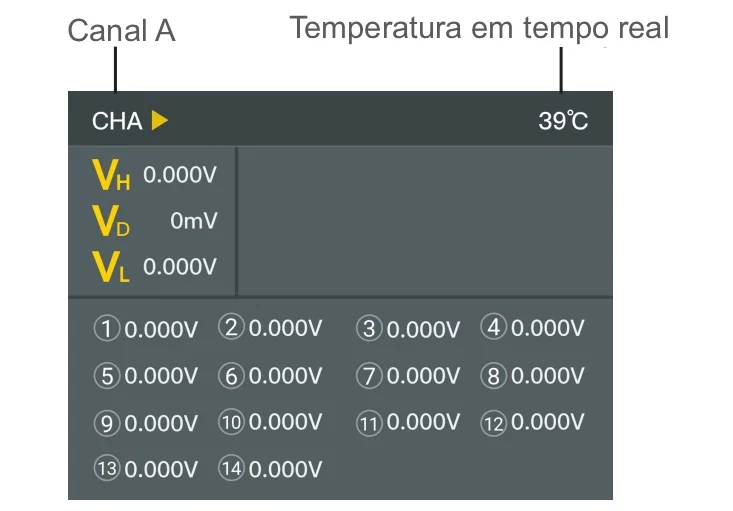

Tensão individual por célula

Na interface que apresenta a tensão individual por célula, uma seta para cima indica a célula com a maior tensão individual, enquanto uma seta para baixo indica a célula com a menor tensão individual.

Como utilizar o carregador

Para começar, conecte uma ponta do cabo de força no carregador e a outra em uma fonte de energia (tomada compatível). A tela do carregador irá mostrar a interface inicial e depois de aproximadamente 3 segundos, a interface irá mudar para a interface principal do carregador.

Verifique sempre qual a química de bateria selecionada (LiPo ou LiHV)

Conectando uma Bateria Inteligente TATTU

Após conectar a bateria no carregador, se a comunicação funcionou, o ícone da TATTU na interface principal irá aparecer em amarelo. Você não precisará manualmente configurar a corrente de carga. Apenas pressione o botão da esquerda para selecionar o modo de funcionamento, e pressione e segure o botão da direita para iniciar o carregamento inteligente.

Conectando uma Bateria Não-Inteligente

Se assegure que a bateria está corretamente conectada ao carregador e conecte também o conector de balanceamento na bateria e no carregador. Pressione levemente o botão para cima e selecione a corrente de carregamento apropriada para a bateria. Pressione então o botão para baixo para selecionar o modo de trabalho desejado, e finalmente, pressione e segure o botão da direita para iniciar o processo de carregamento.

Durante o processo de carregamento, a corrente de carga é relativamente alta. Por motivos de segurança, por favor evite remover diretamente a bateria. Se você precisar remover a bateria, por favor primeiro pressione e segure o botão da direita para pausar o carregamento.

Configuração do aparelho

Na interface principal, pressione o botão da esquerda para acessar a tela de tensão da bateria. Pressione então os botões para cima e para baixo para entrar na interface de configuração do aparelho.

Manual original

Para baixar o manual original em PDF do carregador TA3200 nos idiomas inglês, alemão e chinês, clique no botão abaixo:
