Bateria 12S
Conheça a bateria:
A bateria inteligente 12S é utilizada pela SkyDrones em seus equipamentos com capacidade de 10 e 16 kg de payload.
O bateria é capaz de: adquirir e armazenar dados de uso, fornecer avisos de segurança, realizar cálculo de energia, balanceamento automático, aviso de carregamento, possui conector anti-faísca de descarga, alarme de estado anormal, consulta de histórico, configuração de parâmetros, etc. Também é possível acessar o status da bateria e dados do histórico de uso da bateria através da porta de comunicação CAN/SMBU e software em um computador ou app mobile.
Características:
- Segura, confiável e estável;
- Leitura de alta precisão da corrente e tensão individual das células;
- Modo sleep para reduzir consumo de energia quando a tensão das células estiver baixa;
- Botão superior para verificar tensão facilmente;
Cuidados com a bateria:
- Quando fora de uso, armazene a bateria com carga de 3.8V por célula (modo storage).
- Pare imediatamente de utilizar ou carregar a bateria se ela inchar, vazar, sua temperatura estiver acima de 71ºC ou se outra coisa anormal ocorrer.
- Nunca carregue as baterias sem supervisão. Sempre carregue em um local à prova de fogo.
- Nunca desmonte, modifique a fiação, bata ou perfure a bateria.
- Uso impróprio, como curto-circuito ou carga acima do limite, pode causar explosão ou fogo.
- Armazene as baterias em um local seguro e fora do alcance de crianças.
- Não exponha as baterias diretamente à luz do sol.
Especificações técnicas da bateria inteligente 12S
| Item | LiHv 16.000 mAh | LiPo 22.000 mAh |
|---|---|---|
| Configuração da bateria | 12S1P | 12S1P |
| Tensão nominal | 45.6 V | 44.4 V |
| Capacidade nominal | 16 Ah | 22 Ah |
| Peso da bateria | 4650 g | 6400 g |
| Dimensões da bateria | 224 x 163 x 90 mm | 238 x 174 x 117 mm |
| Potência (Wh) | 729.6 Wh | 976.8 Wh |
| Tensão máxima de carga: | 52.2 V (4.35 V/célula) | 50.4 V (4.2 V/célula) |
| Garantia | Um ano ou 600 ciclos, o que vier antes | Um ano ou 600 ciclos, o que vier antes |

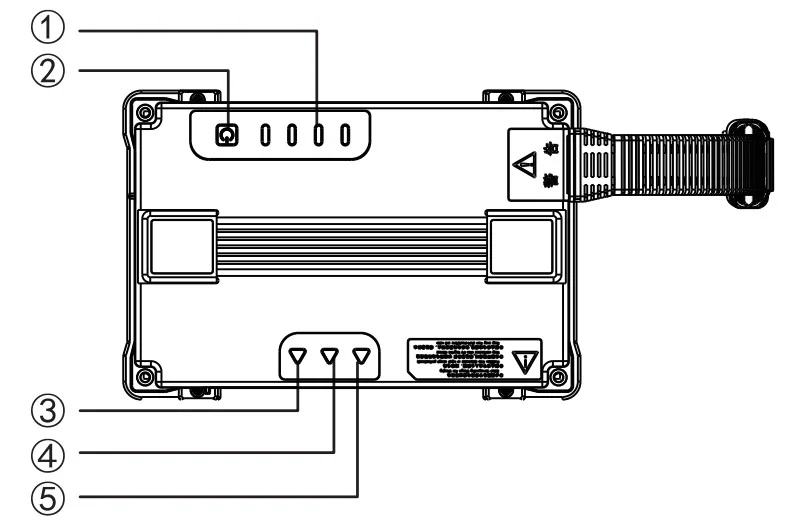

Visão da bateria
- Indicador de potência;
- Botão de ação;
- a 5. LED de status.

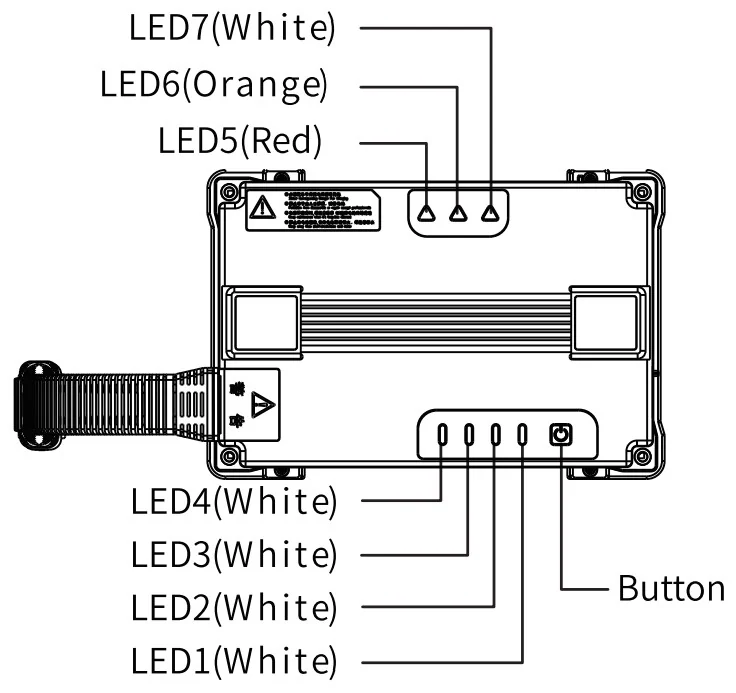

- LED, LED2, LED3 e LED4 são luzes brancas e mostram o SOC (State of Charge - Estado de carga) e a vida da bateria;
- LED5, LED6, LED7 são luzes vermelha, laranja e branca respectivamente e mostrar o status de saúde da bateria (SOH).
Descrição do Botão de Função:
| Status da bateria | Operação no botão | Função |
|---|---|---|
| LED desligado | Aperto rápido | Checar capacidade |
| LED desligado | Aperto rápido + aperto longo (>2s) | LED ligado, LED mostra a carga restante |
| LED ligado | Aperto rápido + aperto longo (>2s) | LED desligado |
| LED desligado | Aperto longo (>5s) | Mostra o estado de vida da bateria |
Guia de operação
A bateria possui 4 LEDs na parte superior que podem indicar facilmente a porcentagem da tensão atual de carga. Confira abaixo a configuração de LEDs e a porcentagem correspondente.
Para referência, o LED 1 é o mais próximo do botão e o LED 4 é o mais distante:
Checar a carga restante na bateria (capacidade):
Pressione uma vez o botão de função da bateria:
| Capacidade | LED 1 | LED 2 | LED 3 | LED 4 |
|---|---|---|---|---|
| 0% a 12% | Piscando | Desligado | Desligado | Desligado |
| 13% a 24% | Aceso | Desligado | Desligado | Desligado |
| 25% a 37% | Aceso | Piscando | Desligado | Desligado |
| 38% a 49% | Aceso | Aceso | Desligado | Desligado |
| 50% a 62% | Aceso | Aceso | Piscando | Desligado |
| 63% a 74% | Aceso | Aceso | Aceso | Desligado |
| 75% a 94% | Aceso | Aceso | Aceso | Piscando |
| 95% a 100% | Aceso | Aceso | Aceso | Aceso |
Checar o estado de vida da bateria:
Pressione e segure o botão de função por 5 segundos a bateria estiver desligada:
| Estado de vida | LED 1 | LED 2 | LED 3 | LED 4 |
|---|---|---|---|---|
| 88% a 100% | Aceso | Aceso | Aceso | Aceso |
| 75% a 87% | Aceso | Aceso | Aceso | Piscando |
| 63% a 74% | Aceso | Aceso | Aceso | Desligado |
| 50% a 62% | Aceso | Aceso | Piscando | Desligado |
| 38% a 49% | Aceso | Aceso | Desligado | Desligado |
| 25% a 37% | Aceso | Piscando | Desligado | Desligado |
| 13% a 24% | Aceso | Desligado | Desligado | Desligado |
| Abaixo de 12% | Piscando | Desligado | Desligado | Desligado |
Carregamento:
Quando a bateria estiver ligada: o indicador irá desligar 10 minutos após a bateria estar totalmente carregada.
Quando a bateria estiver desligada: o indicador irá desligar assim que a bateria estiver totalmente carregada.
| Capacidade | LED 1 | LED 2 | LED 3 | LED 4 |
|---|---|---|---|---|
| 0% a 12% | Piscando | Piscando | Piscando | Piscando |
| 13% a 37% | Aceso | Piscando | Piscando | Piscando |
| 38% a 62% | Aceso | Aceso | Piscando | Piscando |
| 63% a 94% | Aceso | Aceso | Aceso | Piscando |
| 95% a 100% | Aceso | Aceso | Aceso | Aceso |
LED indicador de status:
LED vermelho: Indica que a bateria está atualmente em modo de armazenamento (storage).
LED vermelho e branco: Aviso de erro indicando que a bateria precisa de manutenção.
Se os LEDs estiverem acesos após a manutenção, não utilize a bateria e entre em contato com uma equipe de suporte.
| LED5 vermelho | LED7 Branco | Descrição |
|---|---|---|
| Aceso | Em modo de armazenamento (storage) | |
| Aceso | Aceso | Aviso de erro: bateria precisa de manutenção. |
Função de auto-balanceamento
A função de auto-balanceamento é ativada quando a bateria é deixada sozinha por mais de 6 horas. Neste modo, a diferença de tensão de cada célula irá até o valor pré-definido.
Modo de armazenamento inteligente
A bateria pode ser armazenada de os LEDs de SOC (State of charge - Estado de carga) estiverem nos modos abaixo:
| Carga restante | LED1 Vermelho | LED2 Branco | LED3 Branco | LED4 Branco |
|---|---|---|---|---|
| 50% a 62% | Aceso | Aceso | Piscando | Desligado |
| 63% a 74% | Aceso | Aceso | Aceso | Desligado |
O modo de armazenamento inteligente começa se a bateria é deixada sozinha por >6 dias e/se a tensão individual de qualquer célula for >3.95V e a temperatura for <60ºC (é normal que a temperatura suba durante a descarga). O modo de armazenamento inteligente ira parar uma vez que a tensão individual de qualquer célula seja ≤3.95V, a temperatura seja ≥60ºC, ou a partir de qualquer ação de carga ou descarga na bateria. Armazene a bateria na sua caixa de bateria.
Não armazene a bateria por longos períodos de tempo depois de ela ter sido descarregada por completo. Isso previne a bateria de entrar no estado de sobre-descarga, que irá causa dano nas células.
Se a bateria for deixada sozinha por mais de 5 dias, descarregue a bateria para 40% a 70% da sua capacidade de carga para armazená-la.
Erros comuns e como resolvê-los
| Aviso | Descrição | Solução |
|---|---|---|
"Charging Over-current" |
Quando a corrente de carga da bateria excede seu valor padrão. | Cheque se a configuração de corrente de carregamento está correta. Desconecte o conector entre o carregador e a bateria e o aviso deve desaparecer. |
"Charging Over-voltage" |
Será disparado o alarme de sobrecarga quando a bateria já estiver carregada, mas o carregamento continuar. | O alarme irá parar quando o conector entre o carregador e a bateria for desconectado e a tensão da bateria descer para 4.18 V/célula. |
"Low temperature" |
A temperatura da bateria está muito baixa para o carregamento. | Quando a temperatura da bateria subir acima de 15ºC, o alarme irá parar. |
"Battery High Temperature" |
A temperatura da bateria está muito alta para o carregamento. | Quando a temperatura da bateria resfriar para abaixo de 45ºC, o alarme irá parar. |
Cuidados de armazenamento
Cheque o estado da bateria a cada 3 meses:
- Carregue a bateria a 0.2 C até 4.2 V/célula;
- Deixe-a descansar por 5 minutos;
- Descarregue a 0.2 C até 3.46 V/célula;
- Deixe-a descansar por 5 minutos;
- Carregue novamente a bateria a 0.2 C até 3.85\~3.9 V/célula para armazenar.
Como carregar as baterias
Confira abaixo os manuais dos carregadores de baterias. Verifique qual o modelo do seu carregador e acesse o manual correspondente:
Manual original
Para acessar o manual original da bateria na versão 22 Ah, confira o PDF abaixo em inglês:
