Bateria 12S - Li-Ion

Informações sobre a Bateria 12S da SkyDrones como realizar o carregamento seguro

Bateria 12S

Conheça a bateria:

A bateria 12S é utilizada pela SkyDrones em seus equipamentos de peso máximo de decolagem (MTOW) de 25 kg, tipicamente os modelos com capacidade de 10 kg de payload. Ela é formada de células de Íon de Lítio (conhecidas como Li-Ion). Possui vida útil estimada de 600 ciclos quando utilizada de forma adequada.

Cada bateria possui 12 células (12S), 15.000 mAh de capacidade de carga e tensão de 44.4 V. A corrente de descarga de cada bateria é de 12C.

Cuidados com a bateria:

• Quando fora de uso, armazene a bateria com carga de 3.8V por célula (modo storage).
• Pare imediatamente de utilizar ou carregar a bateria se ela inchar, vazar, sua temperatura estiver acima de 65ºC ou se outra coisa anormal ocorrer.
• É recomendado carregar na taxa de 1C (15A) e nunca exceder 1,5C. Nunca carregue as baterias sem supervisão. Sempre carregue em um local à prova de fogo.
• Não descarregue as baterias com uma corrente excedente à corrente máxima de carga. Isso causará um superaquecimento nas baterias, resultando em deterioração, inchaço ou até fogo e explosão.
• Nunca desmonte, modifique a fiação, bata ou perfure a bateria.
• Uso impróprio, como curto-circuito ou carga acima do limite, pode causar explosão ou fogo.
• Armazene as baterias em um local seguro e fora do alcance de crianças.
• Não exponha as baterias diretamente à luz do sol.

Nunca carregue as baterias se elas estiverem quentes!

Carregador das baterias 12S

É fornecido junto deste modelo de bateria o carregador modelo PC2500 da SkyRC.

Aqui será apresentado um básico do carregador e como utilizá-lo para carregar as baterias do drone, mas ler o manual completo é altamente recomendado. No link abaixo, você pode baixar o manual completo (em português-br) do carregador no formato PDF.

Manual do carregador PC2500 para as baterias 12S

Este carregador é capaz de realizar uma carga balanceada de 2 baterias de 12 células simultaneamente, podendo ser conectadas até 4 baterias 12S. Ele foi especificamente criado para grandes unidades de baterias. Ele possui 3 modos de trabalho: fast charge (carga rápida), charge (carga lenta) e storage (armazenamento). A recomendação para a bateria 12S é o uso do modo charge para carga.

Ele carrega as baterias conectadas individualmente, iniciando a partir da bateria conectada que estivar mais "cheia".

Como carregar as baterias

O que você irá precisar:

• 1 Bateria 12S;
• 1 Carregador de baterias modelo PC2500
• Fonte de energia

Certifique-se que a sua tomada é compatível com o cabo de força do carregador (Tipo B).

Passo a passo:

Passo 1:

Ligue o carregador na tomada, ele irá iniciar automaticamente quando conectado na energia.

Passo 2:

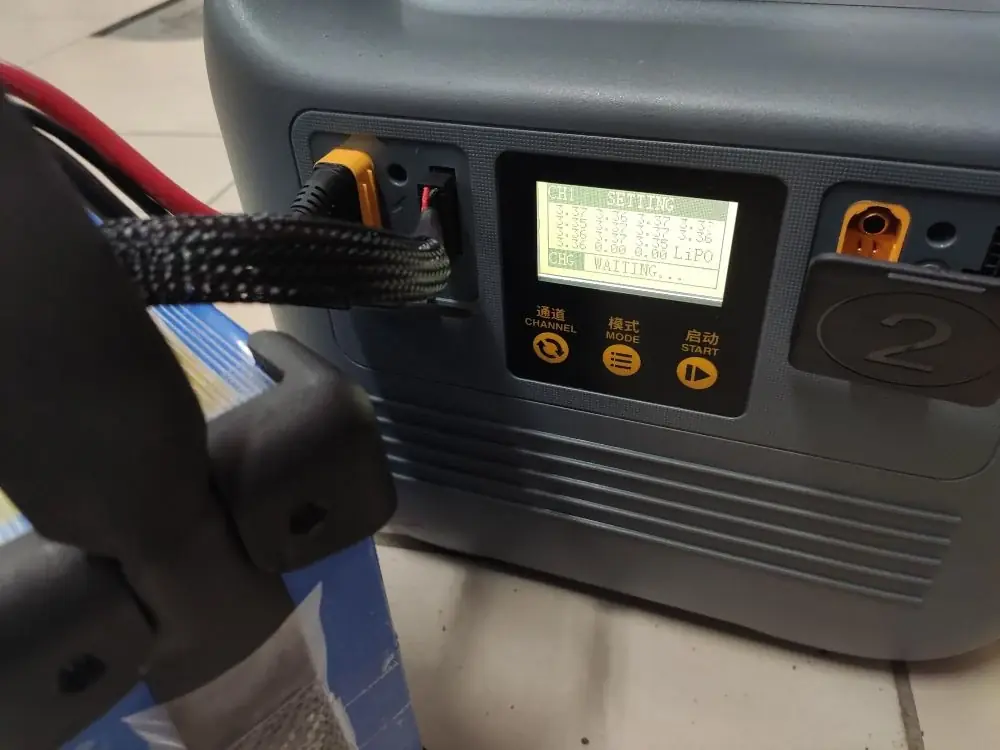

Conecte o conector AS150U da bateria na porta 1 ou 2 do carregador. Em seguida, conecte o cabo balanceador na entrada correspondente da porta.

Confira sempre a tensão individual das células da bateria. Elas não podem estar sofrendo alterações com o carregador desligado, caso isso ocorra verifique a conexão do cabo balanceador no carregador.

As células devem estar balanceadas, então a tensão individual deve ser muito parecida em todas as 12 células. Caso alguma célula esteja com a tensão muito acima ou abaixo das outras, não efetue o carregamento e entre em contato com a SkyDrones.

Para remover a bateria, sempre puxe os conectores, nunca puxe diretamente o cabo!

Passo 3:

Como configurar o carregador para carregar as baterias 12S:

1. Pressione o botão CHANNEL (botão da esquerda) para selecionar o canal em que a bateria está conectada (o carregador deve selecionar o canal correto automaticamente após conectar uma bateria).
2. Pressione o botão MODE (botão do meio), para selecionar entre um dos três modos de carregamento. A recomendação de uso para as baterias 12S é o modo CHARGE (CHG). Consulte o manual para verificar mais detalhes sobre os modos de carregamento.
3. Certifique-se que o carregador está no modo LIPO.
4. Pressione e segure o botão START por 2 segundos para começar a carregar.

Passo 4:

Se você precisar interromper a carga no meio do processo, pressione o botão START.
