SkyFlame

Versão 1.1 - 03/2024

INTRODUÇÃO

Este manual tem o propósito de instruir o usuário sobre o funcionamento do RPAS (Sistema de Aeronave Remotamente Pilotada) SkyFlame, da SkyDrones e, sobre os procedimentos de uso adequados para o equipamento. Este manual é parte integrante da solução e deve ser mantido para futura referência.

O SkyFlame foi um equipamento desenvolvido como parte da linha SkyDrones Solutions, com o foco na manutenção de linhas de transmissão. O drone embarca um incinerador que pode ser remotamente acionado pelo operador responsável.

DESCRIÇÃO

O SkyFlame é um sistema aéreo remotamente pilotado de quatro motores. A eletrônica embarcada, seus sensores e sistema de controle estabilizam o equipamento, permitindo um aprendizado rápido, mesmo para pilotos inexperientes.

Vantagens

O SkyFlame oferece um conjunto de vantagens tecnológicas que otimizam sua performance, tais como:

• Estabilização e travamento automático da altura de voo.
• Comando de retorno automático para a base operacional;
• Equipamento robusto, com alta capacidade de carga.
• Compacto, dobrável. Estrutura em fibra de carbono e acionamento elétrico.
• Altamente customizável - pode ser facilmente adaptado para diferentes operações.

Finalidade do equipamento

O SkyFlame é "incinerador aéreo" voltado para a manutenção de linhas de transmissão. Pode ser utilizado na limpeza de detritos presos nas linhas de alta tensão, como balões, pipas ou demais itens que podem causar danos à linha.

A plataforma não foi pensada para nenhum uso além do descrito.

Dados técnicos do SkyFlame

O SkyFlame é equipado com:

• 4 motores elétricos;
• Chassis de material composto (Fibra de Carbono e alumínio);
• Sensor de altitude;
• Sensor anticolisão para a frente do equipamento;
• Giroscópios MEMS – 3 eixos;
• Acelerômetros – 3 eixos;
• Sensor magnético – 3 eixos;
• 1 receptor GNSS (4 constelações);
• Sistema de gavetas SkyDrones;
• Incinerador para acoplagem no sistema de gavetas SkyDrones;
• Câmera embarcada de 1080p com transmissão em tempo real;
• Rádio controle com tela embutida e sistema operacional rodando o aplicativo de controle do SkyFlame.

Características técnicas:

• Peso do equipamento (sem bateria e sem incinerador): 11 kg;
• Peso da bateria: 4 kg;
• Peso do incinerador (com tanque vazio): 2 kg;
• Capacidade do tanque de combustível: 3,8 L;
• Peso Máximo de Decolagem (MTOW): 25 kg;

Características operacionais:

• Tempo de voo: de 8 a 15 min (variável de acordo com a carga, bateria utilizada e condições atmosféricas);
• Tempo de queima: 100 segundos (podendo variar conforme o combustível utilizado);
• Distância do jato: 7 a 8 metros;
• Ignição por arco de plasma;
• Operação automática a partir de aplicativo em tablet de sistema iOS;

PRINCIPAIS COMPONENTES

Braços

Os quatro braços fabricados em fibra de carbono conferem durabilidade e leveza ao SkyFlame.

Os quatro braços podem ser dobrados por meio de uma dobradiça no chassis central do equipamento, tornando-o compacto para transporte.

Os braços devem ser abertos e travados para a decolagem e limpeza do drone. Caso o operador decole sem travar algum braço, o drone irá rapidamente perder sustentação e cair.

Para travar os braços, abra o braço completamente e gire a trava no sentido horário por cima do cotovelo dro drone até o final. Confira na imagem abaixo o procedimento:

Chassis central

O chassis central do SkyFlame foi desenvolvido em material altamente resistente com o intuito de destinar um espaço adequado para a instalação dos componentes eletrônicos e sensores, além de conferir uma alta resistência e segurança ao conjunto (baixo peso e alta rigidez).

Sistema de gavetas SkyDrones

Abaixo do chassis central está localizado o sistema de gavetas SkyDrones. Fabricado por padrão em plástico poliacetal e opcionalmente em fibra de carbono, o sistema é uma solução universal para acoplagem de diferentes itens no drone. Pode conferir compatibilidade do mesmo drone para diferentes soluções.

Na parte superior do sistema de gavetas fica preso o suporte de bateria, que pode ser removido para facilmente fixar a bateria no suporte.

Na parte inferior está a abertura para ser conectada o incinerador com suporte.

Após fixação dos suportes, deve ser acertada a trava de segurança.

[FOTO SISTEMA DE GAVETAS]

Receptor GNSS ("GPS")

O módulo receptor GNSS está localizado na parte interna do RPAS.

O GPS possui um LED que passa seu status ao usuário e ajuda no diagnóstico de problemas em campo. Estes avisos são replicados para o LED DE STATUS do SkyFlame, localizada na parte traseira da carenagem do equipamento. Segue abaixo uma tabela para consulta e rápida identificação pelo operador:

Motores e hélices

Os quatro motores elétricos do tipo brushless (sem escovas) de alto rendimento com as hélices de fibra de carbono garantem empuxo suficiente para um voo estabilizado e seguro de longa duração. Cada motor possui um suporte onde é fixado um par de hélice. O suporte é encaixável no motor através de parafusos do tipo allen.

O drone opera com 2 motores girando no sentido horário (CW) e dois girando no sentido antihorário (CCW). Existem hélices diferentes para cada sentido de motor. São fornecidas com o drone 2 hélices CW (sentido horário) e 2 hélices CCW (sentido antihorário).

Tamanho da hélice: 30 polegadas (30x110). Modelo 3011.

Também são compatíveis com o drone as hélices do modelo 3090 (30x90).

Nunca deve-se utilizar pás de modelos diferentes no mesmo motor, como por exemplo, uma pá 3090 e outra pá 3011 no motor M1.

Baterias

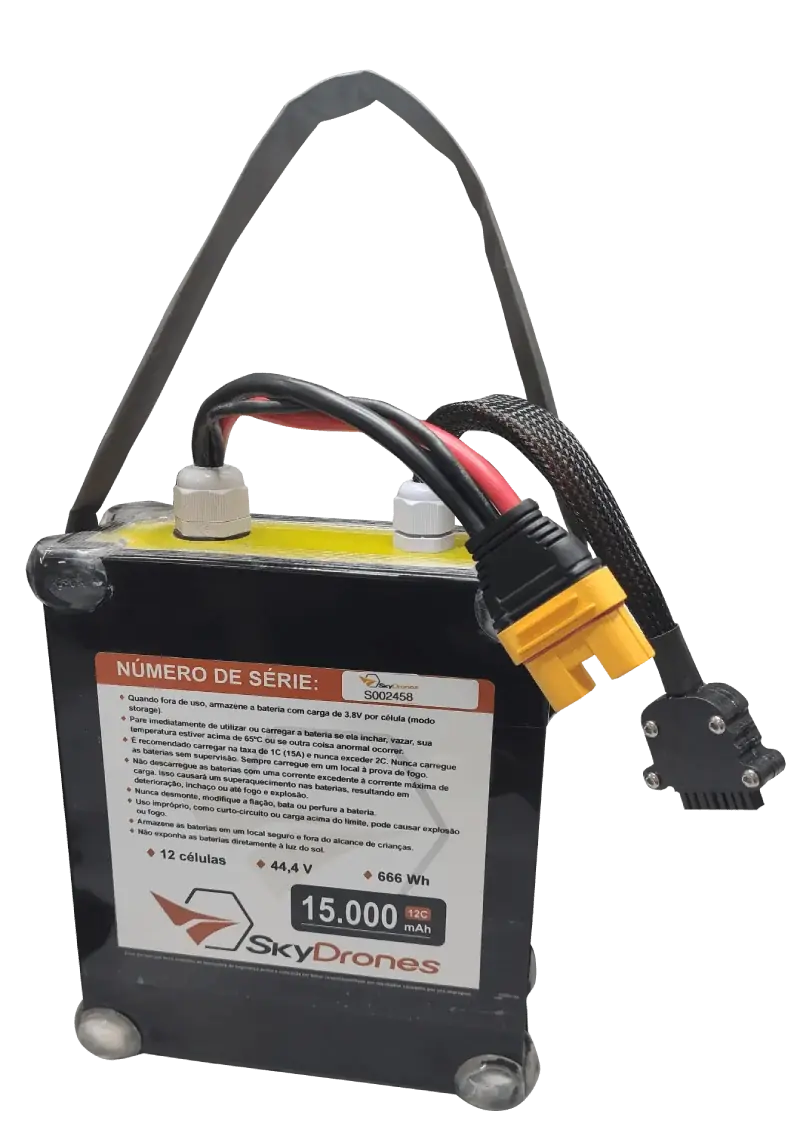

O SkyFlame utiliza uma bateria de Lítio-Íon 12S de alta descarga. Sua vida útil é de aproximadamente 600 ciclos de carga, se utilizadas e carregadas apropriadamente.

Devem ser utilizadas sempre com carregadores específicos para baterias do tipo Li-Ion ou LiPo. Para informações sobre o carregador que acompanha o equipamento, verifique o referido manual.

Confira no link abaixo o manual específico sobre as baterias e os carregadores:

Bateria 12S - Li-Ion

ATENÇÃO: a bateria pode pegar fogo ou explodir em caso de perfuração ou manuseio inapropriado.

Rádio controle

[FOTO RÁDIO CONTROLE]

Comandos dos sticks principais do Rádio Controle para o RPAS:

Stick esquerdo:

• Mover o stick esquerdo para cima e para baixo muda a elevação do RPAS. Mover para cima sobe, e para baixo desce. Quando o stick estiver em posição de descanso, o equipamento irá manter a altura.
• Mover o stick esquerdo para a esquerda e direita muda a rotação do RPAS. Mover para a esquerda gira o equipamento no sentido anti-horário, mover para a direita gira o equipamento no sentido horário.

Stick direito:

• Mover o stick direito para cima e para baixo move o RPAS para frente e para trás. Mover para cima move o equipamento para frente, enquanto mover para baixo move o equipamento para trás.
• Mover o stick direito para esquerda e direita move o RPAS para a esquerda e direita. Mover o stick para a esquerda move o equipamento para a esquerda e mover o stick para direita move o equipamento para a direita.

[FOTO RELAÇÃO CHAVES RÁDIO]

A chave superior esquerda (“Chave de Modo de Voo”) possui 3 posições:

• Para trás: Modo de Voo RTL.
• No meio: Modo de Voo LOITER (manual).

A chave superior direita (“Chave do incinerador”) possui 2 posições:

• Para trás: Incinerador desligado;
• Para frente: Incinerador ligado;

Emergência: Ao acionar os quatro botões centrais no controle remoto, os motores são desenergizados instantaneamente. Este procedimento é para ser utilizado somente quando o drone já estiver com os motores ligados e não mais alto do que 0,5 metros do chão ou em caso extremo de emergência, pois as hélices param e o SkyFlame não tem mais sustentação, causando a queda imediata do equipamento.

OPERAÇÃO

Limites da operação

Os limites de operação do SkyFlame compreendem tanto condições climáticas quanto a forma de uso do RPAS. O drone somente deverá ser utilizado dentro destas condições.

Climáticos

• O RPAS não deve ser utilizado a velocidade do vento for maior do que 12 m/s (43 km/h).
• Quanto maior a velocidade do vento, menor será a duração da bateria.
• O drone deverá ser operado somente em ambientes com temperatura entre 0°C e 40°C.

Operacionais

• O peso máximo para decolagem é de 25 kg
• O tempo de carga da bateria é de aproximadamente 40 minutos, variando conforme o modo de carregamento no carregador e a corrente elétrica.
• Voos podem ter duração de 8 a 15 minutos.
• A distância máxima para operação é de aproximadamente 1 km do rádio controle, variando conforme configurações do terreno e obstáculos entre o drone e o operador.
• Deve-se tomar cuidado redobrado ao operar o drone muito próximo de linhas de transmissão, pois elas podem causar intereferências eletromagnéticas na bússola do equipamento. Recomenda-se que o operador realize testes de aproximação da linha com muito cuidado e afaste o drone se ele começar a mudar o comportamento de voo sozinho.

Todos os voos deverão ser feitos em linha de visada (VLOS). Sob nenhuma hipótese o SkyFlame poderá voar atrás de obstáculos físicos (casas, árvores, morros, etc.), sob o risco de perder o link de controle e comando. Em caso de perda deste link, o drone se deslocará a uma altura pré-determinada e retornará ao seu local de decolagem original.

Radar anticolisão

• O drone opera com um radar anticolisão para a frente, porém radares de drones no geral não possuem capacidade de identificar objetos de pouca massa no caminho do drone, como fios de alta tensão, galhos finos, arames, cercas ou pequenos postes.
• O radar anticolisão possui capacidade de detectar e parar o drone enquanto ele estiver operando na velocidade de voo de até 6 m/s. Acima dessa velocidade o radar não tem garantia de funcionamento e a probabilidade dele não conseguir parar o voo do drone é alta.

PRÉ VOO

Ligar o rádio controle

Pressione e segure o botão no centro do rádio controle até o rádio iniciar. Você irá notar que a tela acenderá e irá mostrar o logo da SkyDrones e também será emitida uma introdução sonora.

Para desligar o rádio controle, pressione e segure o botão por aproximadamente 4 segundos.

[FOTO APLICATIVOS RÁDIO]

Energizar o SkyFlame

Para energizar o SkyFlame, deve-se conectar a bateria, conforme instruções abaixo e manter o equipamento imóvel de 10 a 20 segundos, para a calibração automática dos sensores.

Siga o passo a passo:

1. Coloque a bateria no suporte de bateria, travando os velcros e passe a cinta por cima da bateria para mantê-la segura.

2. Coloque o suporte com a bateria no seu local indicado abaixo da carenagem principal e gire a trava para segurar o suporte.

3. Ligue o conector AS150U na entrada para o conector localizada na perna direita.

Certifique-se que o conector seja encaixado até o fim! Caso fique "solto", ele pode danificar o conector ou soltar em voo.

4. O drone irá emitir alguns beeps. Aguardar e não mexer no equipamento até ele emitir um beep longo. Após o beep longo, está pronto para o uso.

Para desenergizar o RPAS, deve-se realizar o processo inverso, desconectando o conector para enfim retirar a bateria do suporte.

Calibração da bússola

A bússola do equipamento está localizada dentro de uma pequena caixa fixada na parte inferior do trem de pouso esquerdo. Este é um componente de extrema importância para o devido posicionamento e estabilização de voo e deve se ter um cuidado extra pois uma falha ou problema de calibração na bússola poderá acarretar num incidente grave.

Quando calibrar a bússola:

• Quando o RPAS/app enviar um alerta de erro na bússola.
• Quando o RPAS, voando no modo LOITER, não ficar estabilizado (parado no local) e começar a voar em círculos sem que o piloto dê comandos nos Sticks do controle remoto.
• Quando o drone for realizar um voo a mais 400 km de distância do local onde foi realizada a última calibração.

Como calibrar a bússola:

• Certifique-se que o equipamento está em campo aberto e verifique no app que o receptor de GNSS possui sinal de ao menos 6 satélites. Este sinal é importante para que a controladora do drone carregue os valores eletromagnéticos corretos do local em que ele se encontra.
• Acessar o menu de configuração no aplicativo SkyFlame no rádio e selecionar configurar magnetômetro (bússola). Pressionar Começar Calibração.
• Gire o drone conforme a imagem abaixo até receber a confirmação de calibração bem sucedida. Certifique-se de que a(s) pessoa(s) manipulando o RPAS não esteja(m) portando itens que podem interferir na calibração magnética, como objetos comuns de metais, tais como smartphones, moedas, fivelas de cinto, relógios, etc.

• Após o término da calibração, é necessário desligar e ligar novamente a bateria do RPAS para que ele reinicie com o novo valor de calibração da bússola.

Armar o sistema

O sistema do SkyFlame deve ser armado apenas mediante o processo de decolagem. Para armar o equipamento, deve-se posicionar o stick esquerdo do Controle Remoto (elevação/giro) na posição do canto inferior direito.

Desarmar o sistema

Para desarmar o equipamento após o pouso, posicione o stick esquerdo (elevação/giro) para baixo até diminuir a rotação dos motores, neste momento posicione-o no canto inferior esquerdo e aguarde até ouvir um bip. Assim que ouvir o bip, posicione o stick de volta ao lugar inicial.

OPERAÇÃO DE VOO

Decolagem

1. No rádio controle, selecione o modo de operação LOITER.
2. Faça uma verificação final da área de lançamento.
3. Arme o sistema através do rádio controle.

Certifique-se de que não existem obstáculos na direção da decolagem e de que o espaço é suficiente e seguro. Uma distância mínima de 30 metros é recomendada.

Voo

• Mantenha contato visual com a aeronave durante o voo (VLOS).
• Em caso de identificação de qualquer anormalidade que possa comprometer o drone, pessoas ou outros bens, o piloto em comando deve abortar a missão, acionando a chave de RTL (retorno ao ponto de decolagem). A alteração de modo de operação pode ser realizada pelo rádio controle ou pelo botão no aplicativo (vide capítulo abaixo sobre o aplicativo SkyFlame).

Pouso e recolhimento da aeronave

Após o retorno do SkyFlame ao solo, siga os procedimentos abaixo:

1. Desconecte a bateria.
2. Desligue o rádio controle.

SEGURANÇA

Este capítulo é um guia de segurança básica e procedimentos operacionais padrão recomendados para o uso do SkyFlame. Sua leitura completa é imprescindível e minimiza riscos na operação da RPA.

Toda operação com o SkyFlame deve observar as regras vigentes da ANAC para voos RPAS classe 3:

http://www.anac.gov.br/assuntos/paginas-tematicas/drones/aeronaves-nao-tripuladas-da-classe-3-com-peso-maximo-de-deco-lagem-maior-que-250g-e-ate-25-kg

Quanto ao sistema

• Familiarize-se com o procedimento correto para a preparação do voo e operação do software.
• Realize as verificações e recomendações do treinamento antes de cada voo.
• Cuidado: As hélices do SkyFlame são fabricadas em fibra de carbono e podem ser perigosas. Mantenha-se longe da aeronave durante pousos e decolagens. Risco de mutilação ou morte.
• Certifique-se de que seu rádio controle e bateria a bordo estejam totalmente carregados.
• Verifique que a antena do rádio controle não esteja danificada e esteja na posição correta, apontando para cima.
• Antes de utilizar, observe a RPA de todos os ângulos e certifique-se de que não há peças fora do lugar, avariadas ou qualquer outra anormalidade.
• Verifique que não há sujeira no motor. Tentar operar nestas condições pode prejudicá-lo e levar a falhas em voo resultando em uma RPA fora de controle, danos graves ou prejuízo para a empresa ou outras pessoas.
• Nunca desligue o rádio controle durante o voo.
• Lembre-se: sempre ligue o rádio controle antes de ligar a bateria da aeronave e sempre desligue a bateria da aeronave antes de desligar seu rádio controle.

Quanto a área de voo

• Faça seu primeiro voo de ensaio em um campo aberto, com pouco ou nenhum vento e escolha um local com grama curta ou a partir de uma lona fixa ao solo, para evitar a entrada de poeira e detritos nos motores. Não decolar diretamente de locais empoeirados e secos.
• Certifique-se de que todos os espectadores fiquem longe da área de operação, a pelo menos 30 m da aeronave. Não deverá haver ninguém à vista na direção de decolagem. Tenha especial cuidado com a crianças e animais.
• Realize um levantamento da área. Verifique se existem obstáculos que possam ter passado despercebidos, como linhas de energia, fios aéreos e galhos de árvores.
• Nunca utilize o SkyFlame perto de um aeródromo controlado ou em espaço aéreo controlado.
• Sempre verifique as condições meteorológicas, a velocidade e direção do vento, com auxílio de um anemômetro. O SkyFlame não deve ser utilizado sob vento forte, turbulentos, rajadas extremas ou com tempestades se aproximando. Observe os limites operacionais da RPAS.
• Mantenha a aeronave a vista durante toda a duração do voo (VLOS). Caso alguém se aproxime do perímetro de segurança para conversar ou fazer perguntas, evite envolver-se na conversa e peça para falar após o recolhimento da RPAS.
• Verifique seu perímetro de voo.
• Seu campo de decolagem deve ser aberto e plano, com grama curta.

Quanto ao voo

• Execute os voos afastado de pessoas ou objetos. Sempre verifique se há crianças ou animais por perto.
• Tenha sempre um plano de voo mental e visualize o trajeto do voo verificando repetidamente os obstáculos.
• Nunca realize missões fora da linha direta de visão e sempre mantenha a visão fixa na RPA, enquanto ela estiver no ar.
• Nunca utilize o RPA perto de pessoas - recomenda-se uma distância mínima de 30 m entre quaisquer pessoas e área de decolagem.
• Nunca permita que pessoas não treinadas pilotem a RPA.
• Nunca pilote o SkyFlame sob a influência de álcool ou entorpecentes

MANUTENÇÃO

Todos os procedimentos de manutenção, montagem e desmontagem de peças devem ser realizados pela SkyDrones ou por técnico qualificado e indicado.

Manutenção ou modificações realizadas pelos clientes ou terceiros não autorizados por um porta-voz SkyDrones acarretam na perda da garantia do RPAS.

O cliente é o responsável por manter o equipamento em bom estado de uso e deverá realizar inspeções periódicas no RPAS, pelo menos a cada 100 voos para:

1. Checar o estado e integridade de todas as hélices e seus parafusos;
2. Checar os motores para identificar entrada de sujeira e/ou ruído na rotação.

Rolamentos do motor

Em caso de vibração, ruído, folga ou aumento de temperatura acima do normal, os rolamentos do motor devem ser substituídos. Entre em contato com uma assistência técnica SkyDrones.

Limpeza e conservação

Devido à natureza de sua operação, é natural que o equipamento esteja sujo após a decolagem e pouso em gramados e terrenos abertos, portanto é de extrema importância realizar a devida higiene da aeronave, conforme as seguintes instruções:

• Remova o sistema incinerador para realizar a limpeza do drone. O sistema incinerador deve ser lavado à parte.
• A lavagem do chassis, braços, motores e trem de pouso pode ser realizado com água corrente.
• A limpeza deve ser realizada com os braços armados (não podem estar dobrados), para evitar que a água entre nos orifícios das dobradiças.
• Não utilize nenhum equipamento lava a jato para realizar a limpeza.
• Faça a limpeza do equipamento antes de armazená-lo.

Manuseio

• Para transporte do equipamento, o RPAS deve ter seus braços dobrados a partir das dobradiças juntas ao chassis.
• Para o devido transporte e acondicionamento, deve-se dobrar as hélices.
• É recomendável também que o sistema incinerador seja removido para transporte e armazenamento.

Estocagem

• O Pelicano deve ser armazenado em local seco e com temperatura entre 5ºC e 45ºC.

TREINAMENTO DE PILOTOS

A SkyDrones provê treinamento de piloto em sua base ou por empresa capacitada e homologada pela SkyDrones na base do cliente. Este treinamento é feito com parte teórica e prática conforme necessidades do cliente.

ESPECIFICAÇÕES DE VOO

Tempo e distância de voo

Tempo de voo do SkyFlame de acordo com sua bateria:

Velocidade de voo

A velocidade média em voo da aeronave SkyDrones, relativa ao solo, é de aproximadamente 5 m/s ou 18 km/h. A velocidade pode variar de acordo com o planejamento de voo.

ANEXOS

Anexo I – Dimensões do equipamento
